개요
오늘은 Flutter로 도넛차트를 만들어보도록 하겠습니다.
디자인

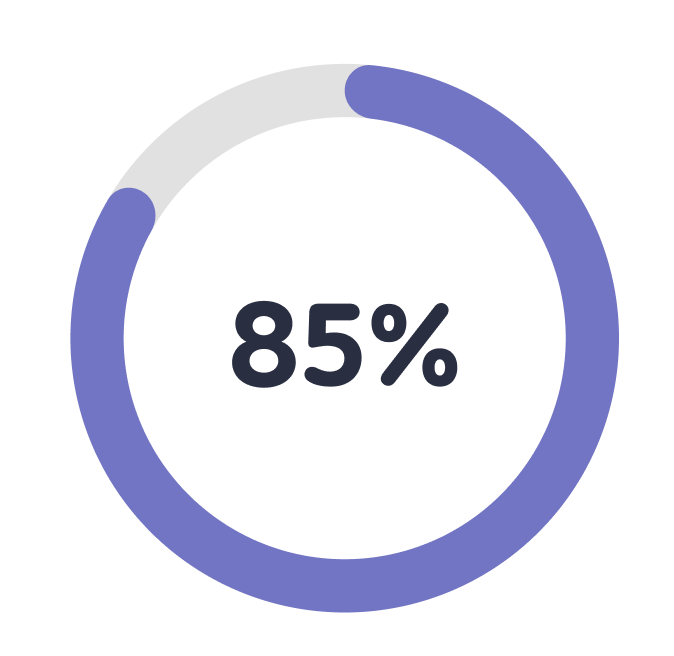

먼저 피그마로 도넛차트의 모양을 만들어보았습니다. 마음에 들어서 이 디자인을 사용하도록 하겠습니다.
DonutChart
class DonutChart extends StatefulWidget {
final double radius;
final double strokeWidth;
final double total;
final double value;
Widget? child;
DonutChart({
super.key,
this.radius = 100,
this.strokeWidth = 20,
required this.total,
required this.value,
this.child,
});
@override
State<DonutChart> createState() => _DonutChartState();
}
class _DonutChartState extends State<DonutChart> {
@override
Widget build(BuildContext context) {
return const Placeholder();
}
}
먼저 도넛모양의 차트에 데이터는 위와같이 잡았습니다.
radius : 차트의 크기 default 100
strokeWidth : 차트의 width default 20
total : 전체 합
value : 표시할 값
다음은 애니메이션을 사용할것이기 때문에
SingleTickerProviderStateMixin를 사용하고 AnimationController와 Animation<double> 을 만들어줍니다.
class _DonutChartState extends State<DonutChart> with SingleTickerProviderStateMixin {
late AnimationController _controller;
late Animation<double> _valueAnimation;
@override
void initState() {
_controller = AnimationController(
vsync: this,
duration: const Duration(seconds: 1)
);
super.initState();
}
@override
void dispose() {
_controller.dispose();
super.dispose();
}
@override
Widget build(BuildContext context) {
return const Placeholder();
}
}
그리고 valueAnimation을 마저 구현해주고 AnimationController를 forward 해줍니다.
@override
void initState() {
_controller = AnimationController(
vsync: this,
duration: const Duration(seconds: 1)
);
final curvedAnimation = CurvedAnimation(
parent: _controller,
curve: Curves.fastOutSlowIn
);
_valueAnimation = Tween<double>(
begin: 0,
end: (widget.value / widget.total) * 360
).animate(_controller);
_controller.forward();
super.initState();
}
CustomPainter
class _DonutChartProgressBar extends CustomPainter {
final double strokeWidth;
final double valueProgress;
_DonutChartProgressBar({super.repaint, required this.strokeWidth, required this.valueProgress});
@override
void paint(Canvas canvas, Size size) {
Paint defaultPaint = Paint()
..color = Color(0xFFE1E1E1)
..strokeWidth = strokeWidth
..style = PaintingStyle.stroke
..strokeCap = StrokeCap.round;
Paint valuePaint = Paint()
..color = Color(0xFF7373C9)
..strokeWidth = strokeWidth
..style = PaintingStyle.stroke
..strokeCap = StrokeCap.round;
Offset center = Offset(size.width / 2, size.height / 2);
canvas.drawArc(
Rect.fromCircle(center: center, radius: size.width / 2),
math.radians(-90),
math.radians(360),
false,
defaultPaint
);
canvas.drawArc(
Rect.fromCircle(center: center, radius: size.width / 2),
math.radians(-90),
math.radians(valueProgress),
false,
valuePaint
);
}
@override
bool shouldRepaint(covariant CustomPainter oldDelegate) {
return true;
}
}
CustomPainter를 상속받아서 paint 해줍니다.
배경이 되는 defaultPaint 를 만들고, value 값을 표현하는 valuePaint를 만들어줍니다.
그리고 canvas에 그려주면 되는데 math는
import 'package:vector_math/vector_math.dart' as math;vector_math 를 임포트해주어야 사용할 수 있습니다.
drawArc의 첫번째 인자는 중심이 되는 지점을 표현한거고
두번째는 시작지점입니다. 3시방향이 0도이기때문에 12시 방향부터 시작하고싶어서 -90를 넣어주었습니다.
세번째는 마지막지점입니다. valueProgress 값을 사용해 외부에서 넣어주겠습니다.
네번째는 시작지점과 마지막지점을 중앙점과 이을건지 여부인데 true를 하게되면 Pie Chart가 됩니다. 저는 Donut Chart를 만들것이기 때문에 false를 해주었습니다.
마지막은 Paint를 넣어주면 됩니다.
shouldRepaint는 true로 하면됩니다.
자 이제 돌려보면
짜잔 완성했습니다. 어우 이거 만드는것보다 영상촬영하고 짤로 만드는게 더 어렵네요...
완성
DonutChart(
radius: 50,
strokeWidth: 10,
total: 100,
value: 85,
child: Center(
child: Text('85%',
style: TextStyle(
color: Colors.black54,
fontWeight: FontWeight.w600,
fontSize: 21
),
),
),
)
이렇게 완성했습니다. CustomPainter 나 Animation을 사용하는게 조금 쉽지 않았는데 만들고보니 뿌듯하네요
